পণ্যের বিবরণ:
প্রদান:
|
| উপাদান:: | অ্যালুমিনিয়াম খাদ | মডেল:: | CD25-260 |
|---|---|---|---|
| ব্র্যান্ড:: | এটলাস কপকো | কুলিং মোড:: | শুদ্ধ বা জিরো পার্জ |
| চাপ কমা:: | 0.2 বার(e) 2.9 Psig | ভালভ:: | স্টেইনলেস স্টীল ভালভ |
| বিশেষভাবে তুলে ধরা: | উত্তপ্ত ডেসিক্যান্ট টাইপ ড্রায়ার,ডেসিক্যান্ট টাইপ ড্রায়ার মাল্টিসসিন,ভালভ উত্তপ্ত ডেসিক্যান্ট ড্রায়ার |
||

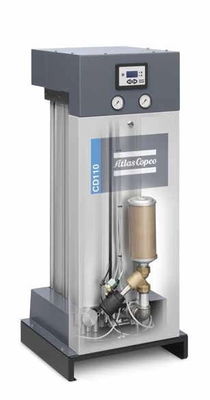

ATLAS COPCO CD25-260 ডেসিক্যান্ট এয়ার ড্রায়ার এয়ার ট্রিটমেন্ট
ডেসিক্যান্ট ড্রায়ার কিভাবে কাজ করে?
ডেসিক্যান্ট ড্রায়ারগুলি ডেসিক্যান্ট দিয়ে ভরা দুটি টাওয়ার নিয়ে গঠিত।ভেজা সংকুচিত বায়ু সরাসরি পদার্থের মধ্য দিয়ে যায়, যা আর্দ্রতা শোষণ করে।শুকানোর আগে ডেসিক্যান্টের একটি সীমিত শোষণ ক্ষমতা রয়েছে।তাই টুইন টাওয়ার ডিজাইন।যখন একটি টাওয়ার বাতাস শুকিয়ে যাচ্ছে, অন্যটি পুনরুত্থিত হচ্ছে।
Atlas Copco দুই ধরনের ডেসিক্যান্ট ড্রায়ার অফার করে, BD+ রেঞ্জ অফ ব্লোয়ার (শূন্য) পার্জ ড্রায়ার এবং CD(+) সিরিজের তাপহীন ডেসিক্যান্ট ড্রায়ার।পার্থক্যটি তাদের পুনর্জন্ম প্রক্রিয়ার মধ্যে রয়েছে।
1. শুকানো
ভেজা সংকুচিত বায়ু শোষণকারী ডেসিক্যান্টের মাধ্যমে নীচ থেকে উপরের দিকে প্রবাহিত হয় (1)।
2. পুনর্জন্ম
তাপহীন ডেসিক্যান্ট ড্রায়ার - সিডি+:
ড্রাইং টাওয়ার আউটলেট থেকে শুষ্ক বাতাস বায়ুমণ্ডলীয় চাপে প্রসারিত হয় এবং স্যাচুরেটেড ডেসিক্যান্টের মাধ্যমে পাঠানো হয়, শোষণ করা আর্দ্রতাকে জোর করে বের করে দেয় (2 এবং 4)।
শোষণের পরে, ব্লো-অফ ভালভটি বন্ধ হয়ে যায় এবং জাহাজটি পুনরায় চাপ দেওয়া হয়।
ব্লোয়ার (শূন্য) পার্জ ডেসিক্যান্ট ড্রায়ার - BD+:
ব্লোয়ার (5) পরিবেষ্টিত বায়ু নেয় এবং এটিকে বাহ্যিক হিটার (6) জুড়ে উড়িয়ে দেয়।তারপর উত্তপ্ত বাতাসকে স্যাচুরেটেড ডেসিক্যান্ট (2) এর মাধ্যমে পাঠানো হয়, শোষিত আর্দ্রতাকে জোর করে বের করে দেয়।
3. কুলিং (BD+)
বিডি+ শোধন সহ:
গরম করার পর, শোষণকারী পাত্রের আউটলেট থেকে শুষ্ক সংকুচিত বাতাস প্রসারিত করে ডেসিক্যান্টকে ঠান্ডা করা হয়।
গরম পুনরায় সক্রিয় টাওয়ার.
বিডি+ শূন্য শোধন সহ:
গরম করার পর, ব্লোয়ার পরিবেষ্টিত বায়ু গ্রহণ করে এবং এটিকে পুনরায় সক্রিয় টাওয়ারের মাধ্যমে নীচে থেকে উপরে পাঠায়।
4. সুইচিং
পুনর্জন্মের পরে, শুষ্ককরণ স্যাচুরেটেড টাওয়ার থেকে পুনর্জন্মকৃত টাওয়ারে (3) সুইচ করে।
CD 25-260 প্রতিযোগিতামূলক বিনিয়োগ এবং চমত্কার নির্ভরযোগ্যতা
1, নির্ভরযোগ্য অপারেশন
100% বায়ুপ্রবাহের অবিচ্ছিন্ন অপারেশনে নির্ভরযোগ্যভাবে সম্পাদন করার জন্য ডিজাইন করা হয়েছে, যেখানে বাজারে বেশিরভাগ ড্রায়ারগুলি শুধুমাত্র 70% থেকে 80% এ কাজ করার জন্য তৈরি করা হয়েছে।এতে স্ট্যান্ডার্ড হিসাবে -20°C/-5°F বা -40°C/-40°F একটি ধ্রুবক চাপ শিশির বিন্দু অন্তর্ভুক্ত রয়েছে।চাপ শিশির বিন্দু ঋতু বা অ্যাপ্লিকেশন পরিবর্তনের জন্যও সামঞ্জস্য করা যেতে পারে।
2, অনন্য বহুগুণ/ভালভ নকশা
• বড় পাইপ ব্যাস উন্নত শক্তি সঞ্চয়ের জন্য চাপ কমিয়ে দেয়।
• বৈদ্যুতিকভাবে পরিচালিত 3/2 ভালভ ভাঙ্গনের ঝুঁকি কমায় এবং বায়ুপ্রবাহের ওঠানামার সময় নির্ভরযোগ্য নিয়ন্ত্রণ অফার করে।এই নতুন ডিজাইনের সাথে, জাহাজের স্যুইচিং এমনকি রুক্ষ পরিস্থিতিতেও অব্যর্থভাবে কাজ করে।
• পরিষেবা খোলা ভালভ সিস্টেমের চলমান অংশগুলির সহজ পরিষেবা নিশ্চিত করে৷
• চতুর ছাঁকনি নকশা চাপ হ্রাস, পুনর্জন্মের সময় এবং শক্তি খরচ কমিয়ে দেয়।এর "ঘূর্ণায়মান" প্রযুক্তি বায়ুপ্রবাহের সর্বোত্তম বিতরণ নিশ্চিত করে এবং ডেসিক্যান্টের পরিধান হ্রাস করে।
৩,উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ সিস্টেম
• 23টি ভাষায় 4-লাইন প্রদর্শন।
• পরিষেবা অ্যালার্ম এবং সাধারণ অ্যালার্ম রিলে।
• সর্বাধিক নির্ভরযোগ্যতা নিশ্চিত করতে সমস্ত পরামিতি নিরীক্ষণ করে।
• কম্প্রেসারের সাথে সিঙ্ক্রোনাইজেশনের অনুমতি দেয়, কম্প্রেসার চালু/বন্ধ করার সময়।
• পরিষেবার ইঙ্গিত (4,000, 8,000 এবং 40,000 ঘন্টা) এবং সতর্কতা।
• শিশির বিন্দু নির্ভরশীল সুইচিংয়ের জন্য ঐচ্ছিক চাপ শিশির বিন্দু সেন্সর।
4, পরিষেবা এবং রক্ষণাবেক্ষণ-বান্ধব
• ডেসিক্যান্ট ব্যাগগুলি শোষণকারী উপাদান ছড়িয়ে না দিয়ে দ্রুত প্রতিস্থাপনের অনুমতি দেয়।
• চাপ স্পন্দনের কারণে ডেসিক্যান্ট নড়াচড়া করে ক্ষতি রোধ করতে একটি স্প্রিং ব্যাগগুলিকে ঢেকে দেয়৷ 5 সংযুক্ত ফিল্টার
• একটি টেকসই PD প্রি-ফিল্টার তেল দূষণ প্রতিরোধ করে ডেসিক্যান্টের জীবনকাল বাড়ানোর জন্য এবং এয়ার পাইপিংয়ে ইনস্টল করার জন্য অন্তর্ভুক্ত করা হয়।
• একটি DDp আফটার-ফিল্টার এয়ারনেটকে ডেসিক্যান্ট ডাস্ট এবং নেটওয়ার্ক দূষণ থেকে রক্ষা করে এবং এয়ার পাইপিংয়ে ইনস্টল করার জন্য অন্তর্ভুক্ত করা হয়।
• এয়ার পাইপিং এ ইনস্টল করা।
• একত্রিত করা এবং বজায় রাখা সহজ।
6, অগ্রভাগ শোধন সেট
সর্বনিম্ন বিশুদ্ধ বায়ু খরচের জন্য পুনর্জন্ম চাপ অপ্টিমাইজ করার ক্ষেত্রে নমনীয়তা প্রদান করে।স্ট্যান্ডার্ড হল 7 বার;4 এবং 10-বারের অগ্রভাগ পৃথক অংশ হিসাবে আসে।
7, উন্নত বিকল্প
• ডিউ পয়েন্ট ডিপেন্ডেন্ট সুইচিংয়ের জন্য প্রেসার ডিউ পয়েন্ট সেন্সর প্রয়োজন।
• ওয়াল মাউন্টিং কিট.
প্রযুক্তিগত বিবরণ
| টাইপ |
আইএসও 8573-1 |
চাপ শিশির বিন্দু |
ইনলেট ক্ষমতা 100 পিসিগ |
ফিল্টার ব্যতীত প্রেসার ড্রপ | ফিল্টার আকার | মাত্রা (L x W x H) | ওজন | |||||||
| প্রি-ফিল্টার | ||||||||||||||
| °সে | °ফা | l/s | মি 3 / ঘন্টা | cfm | বার(ই) | psig |
0.01 μm 0.01 পিপিএম |
1 μm | মিমি | ইঞ্চি | কেজি | Ibs | ||
| সিডি 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| সিডি 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1115 | 15.8 x 24.4 x 43.9 | ৮৮ | 194 |
| সিডি 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 x 620 x 1285 | 15.8 x 24.4 x 50.6 | ৮৯ | 218 |
| সিডি 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 x 620 x 1465 | 15.8 x 24.4 x 57.7 | 114 | 251 |
| সিডি 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 x 620 x 1615 | 15.8 x 24.4 x 63.6 | 124 | 273 |
| সিডি 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 x 620 x 1285 | 22.5 x 24.4 x 50.6 | 165 | 364 |
| সিডি 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 57.7 | 197 | 434 |
| সিডি 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 x 620 x 1615 | 22.5 x 24.4 x 63.6 | 211 | 465 |
| সিডি 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | ৬.৪৮ | PD215 | DDp215 | 571 x 620 x 1695 | 22.5 x 24.4 x 66.7 | 245 | 540 |
| সিডি 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | 738 x 620 x 1615 | 29.1 x 24.4 x 63.6 | 298 | 657 |
| সিডি 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 x 620 x 1915 | 29.1 x 24.4 x 75.4 | 328 | 723 |
রেফারেন্স শর্ত BD + : ISO 7183:2007 অনুযায়ী পারফরম্যান্স ডেটা।
কম্প্রেসার এয়ার ইনলেট তাপমাত্রা: 35°C/100°F।
ইনলেট আপেক্ষিক আর্দ্রতা: 100%।
রেফারেন্স শর্ত BD + ZP (জিরো পার্জ):
ISO 7183:2007 অনুযায়ী পারফরম্যান্স ডেটা।
পরিবেষ্টিত বায়ু তাপমাত্রা: 25°C/77°F।
পরিবেষ্টিত বায়ু আপেক্ষিক আর্দ্রতা: 60%
