পণ্যের বিবরণ:
প্রদান:
|
| উপাদান:: | অ্যালুমিনিয়াম খাদ | মডেল:: | বিডি 100+-300+ |
|---|---|---|---|
| ব্র্যান্ড:: | এটলাস কপকো | কুলিং মোড:: | শুদ্ধ বা জিরো পার্জ |
| চাপ কমা:: | 0.2 বার(e) 2.9 Psig | ভালভ:: | স্টেইনলেস স্টীল ভালভ |
| বিশেষভাবে তুলে ধরা: | টুইন টাওয়ার ডিক্যাডেন্ট এয়ার ড্রায়ার,ডিক্যাডেন্ট এয়ার ড্রায়ার অ্যালুমিনিয়াম অ্যালয়,হিটলেস টুইন টাওয়ার ডেসিক্যান্ট ড্রায়ার |
||

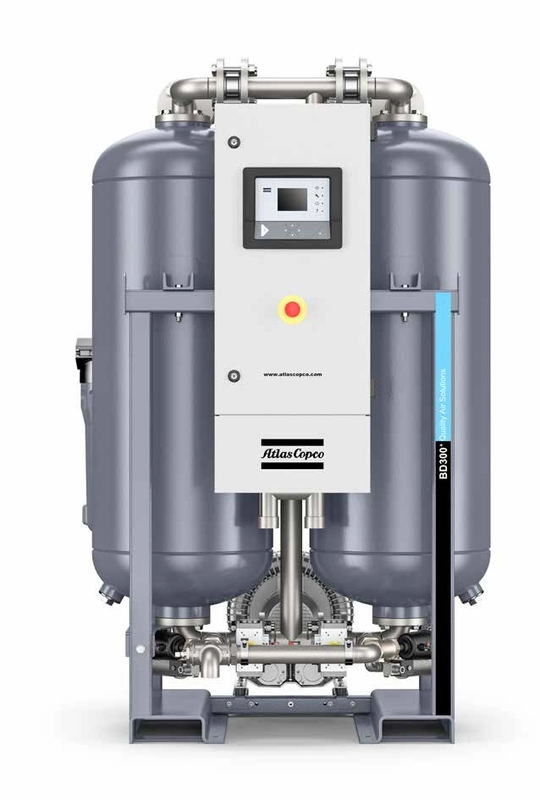

ATLAS COPCO BD 100+-300+ ডেসিক্যান্ট এয়ার ড্রায়ার এয়ার ট্রিটমেন্ট
ডেসিক্যান্ট ড্রায়ার কিভাবে কাজ করে?
ডেসিক্যান্ট ড্রায়ারগুলি ডেসিক্যান্ট দিয়ে ভরা দুটি টাওয়ার নিয়ে গঠিত।ভেজা সংকুচিত বায়ু সরাসরি পদার্থের মধ্য দিয়ে যায়, যা আর্দ্রতা শোষণ করে।শুকানোর আগে ডেসিক্যান্টের একটি সীমিত শোষণ ক্ষমতা রয়েছে।তাই টুইন টাওয়ার ডিজাইন।যখন একটি টাওয়ার বাতাস শুকিয়ে যাচ্ছে, অন্যটি পুনরুত্থিত হচ্ছে।
Atlas Copco দুই ধরনের ডেসিক্যান্ট ড্রায়ার অফার করে, BD+ রেঞ্জ অফ ব্লোয়ার (শূন্য) পার্জ ড্রায়ার এবং CD(+) সিরিজের তাপহীন ডেসিক্যান্ট ড্রায়ার।পার্থক্যটি তাদের পুনর্জন্ম প্রক্রিয়ার মধ্যে রয়েছে।
1. শুকানো
ভেজা সংকুচিত বায়ু শোষণকারী ডেসিক্যান্টের মাধ্যমে নীচ থেকে উপরের দিকে প্রবাহিত হয় (1)।
2. পুনর্জন্ম
তাপহীন ডেসিক্যান্ট ড্রায়ার - সিডি+:
ড্রাইং টাওয়ার আউটলেট থেকে শুষ্ক বাতাস বায়ুমণ্ডলীয় চাপে প্রসারিত হয় এবং স্যাচুরেটেড ডেসিক্যান্টের মাধ্যমে পাঠানো হয়, শোষণ করা আর্দ্রতাকে জোর করে বের করে দেয় (2 এবং 4)।
শোষণের পরে, ব্লো-অফ ভালভটি বন্ধ হয়ে যায় এবং জাহাজটি পুনরায় চাপ দেওয়া হয়।
ব্লোয়ার (শূন্য) পার্জ ডেসিক্যান্ট ড্রায়ার - BD+:
ব্লোয়ার (5) পরিবেষ্টিত বায়ু নেয় এবং এটিকে বাহ্যিক হিটার (6) জুড়ে উড়িয়ে দেয়।তারপর উত্তপ্ত বাতাসকে স্যাচুরেটেড ডেসিক্যান্ট (2) এর মাধ্যমে পাঠানো হয়, শোষিত আর্দ্রতাকে জোর করে বের করে দেয়।
3. কুলিং (BD+)
বিডি+ শোধন সহ:
গরম করার পর, শোষণকারী পাত্রের আউটলেট থেকে শুষ্ক সংকুচিত বাতাস প্রসারিত করে ডেসিক্যান্টকে ঠান্ডা করা হয়।
গরম পুনরায় সক্রিয় টাওয়ার.
বিডি+ শূন্য শোধন সহ:
গরম করার পর, ব্লোয়ার পরিবেষ্টিত বায়ু গ্রহণ করে এবং এটিকে পুনরায় সক্রিয় টাওয়ারের মাধ্যমে নীচে থেকে উপরে পাঠায়।
4. সুইচিং
পুনর্জন্মের পরে, শুষ্ককরণ স্যাচুরেটেড টাওয়ার থেকে পুনর্জন্মকৃত টাওয়ারে (3) সুইচ করে।
বিডি 100+-300+
প্রিমিয়াম কর্মক্ষমতা এবং খরচ-দক্ষতা
1 গুণমান ডেসিক্যান্ট
• উচ্চ শোষণকারী সিলিকা জেল ডেসিক্যান্টের অন্যান্য শুকানোর এজেন্টের তুলনায় কম পুনঃসক্রিয় শক্তি প্রয়োজন।
• একটি জল-প্রতিরোধী নীচের স্তর সহ ডুয়াল-লেয়ার ডেসিক্যান্ট বিছানা উচ্চ-কর্মক্ষমতা শীর্ষ স্তর রক্ষা করে।
• প্রমিত হিসাবে -40°C/-40°F এর চাপ শিশির বিন্দু (-70°C/-100°F ঐচ্ছিক)।
• উচ্চ তাপমাত্রা এবং অস্থায়ী ওভারলোডের মতো কঠোর পরিস্থিতিতেও সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদানের জন্য 30% পর্যন্ত অতিরিক্ত ডেসিক্যান্ট।
2 স্টেইনলেস স্টীল ভালভ
অ্যাকচুয়েটর সহ উচ্চ-কর্মক্ষমতা স্টেইনলেস স্টীল বাটারফ্লাই ভালভ দীর্ঘ জীবনকাল নিশ্চিত করে।
3 কম ওয়াটের ঘনত্বের হিটার
• স্টেইনলেস স্টীল নকশা জীবনকাল প্রসারিত.
• একটি শক্তি-দক্ষ সেট-আপের জন্য একটি উত্তাপযুক্ত পাইপে হিটার ইনস্টল করা হয়৷
• উত্তাপযুক্ত পাত্রগুলি তাপের ক্ষয়ক্ষতি আরও কমাতে এবং সামগ্রিক দক্ষতা বৃদ্ধির বিকল্প হিসাবে উপলব্ধ (-70 °C/-100 °F মডেলের মান)৷
4 ফ্ল্যাঞ্জযুক্ত সংযোগ সহ গ্যালভানাইজড পাইপিং
• ফ্ল্যাঞ্জযুক্ত পাইপিং রক্ষণাবেক্ষণকে সহজ করে এবং ফুটো হওয়ার ঝুঁকি কমিয়ে দেয়।
• পাইপ সাইজিং অপ্টিমাইজ করা হয় যাতে সর্বোচ্চ শক্তি সঞ্চয়ের জন্য নিম্নচাপ কমে যায়।
5 ফিল্টার
• একটি প্রি-ফিল্টার তেল দূষণ প্রতিরোধ করে ডেসিক্যান্টের জীবনকাল বৃদ্ধি করে।
• একটি আফটার-ফিল্টার এয়ারনেটকে ডেসিক্যান্ট ধুলো এবং নেটওয়ার্ক দূষণ থেকে রক্ষা করে।
• কম চাপ ড্রপের জন্য ড্রায়ারের খাঁড়ি এবং আউটলেটে সরাসরি মাউন্ট করা যেতে পারে।
• একত্রিত করা এবং বজায় রাখা সহজ।কোনো অতিরিক্ত পাইপিং এবং ফিল্টার সংযোগের প্রয়োজন নেই।
6 উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ সিস্টেম
• সহজ ক্যাবলিং এবং নিরাপত্তার জন্য একটি IP54 কিউবিকেলের ভিতরে লাগানো।
• সর্বাধিক নির্ভরযোগ্যতা নিশ্চিত করতে সমস্ত পরামিতি নিরীক্ষণ করে।
7 শিশির বিন্দু নির্ভরশীল সুইচিং
• বাস্তব চাপ শিশির বিন্দু পর্যবেক্ষণ (হাইগ্রোমিটার)।
• চাপ শিশির বিন্দু (এবং অ্যালার্ম)।
• ড্রায়ার শুধুমাত্র পরবর্তী টাওয়ারে স্যুইচ করবে যখন ডেসিক্যান্ট পরিপূর্ণ হবে, যেমনটি শিশির বিন্দু সেন্সর দ্বারা পরিমাপ করা হয়।এই চক্রের সময় বৃদ্ধির সময়, ড্রায়ার কোন বিশুদ্ধ বায়ু গ্রহণ করে না, যার ফলে শক্তির ব্যবহার উল্লেখযোগ্যভাবে হ্রাস পায়।
8 মজবুত এবং কমপ্যাক্ট ডিজাইন
• ফর্কলিফ্ট স্লট সহ স্ট্যান্ডার্ড ফ্রেম এবং সহজে পরিচালনার জন্য চোখ তোলা।
• প্রশস্ত জাহাজ কম বাতাসের গতি এবং দীর্ঘ যোগাযোগের সময় নিশ্চিত করে।
• জাহাজের সাথে সংযোগকারী ফ্ল্যাঞ্জগুলি উপরের এবং নীচের শেলগুলিতে একত্রিত হয়, মোট ইউনিট উচ্চতা কমিয়ে দেয়।
প্রযুক্তিগত বিবরণ
প্রযুক্তিগত বিবরণ
| টাইপ | কুলিং মোড | গড় শক্তি খরচ-tion |
ইনলেট ক্ষমতা 100 পিসিগ |
ফিল্টার ব্যতীত প্রেসার ড্রপ | ফিল্টার আকার | মাত্রা (L x W x H) | ওজন | |||||||
| প্রি-ফিল্টার | ||||||||||||||
| কিলোওয়াট | এইচপি | l/s | মি 3 / ঘন্টা | cfm | বার(ই) | psig |
0.01 μm 0.01 পিপিএম |
1 μm | মিমি | ইঞ্চি | কেজি | Ibs | ||
| বিডি 100+ | শুদ্ধ করুন | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| বিডি 150+ | শুদ্ধ করুন | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| বিডি 185+ | শুদ্ধ করুন | 5 | ৬.৭ | 185 | ৬৬৬ | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| BD 250+ | শুদ্ধ করুন | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| বিডি 300+ | শুদ্ধ করুন | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| BD 100+ ZP | জিরো পার্জ | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD 150+ ZP | জিরো পার্জ | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| BD 185+ ZP | জিরো পার্জ | 5 | ৬.৭ | 185 | ৬৬৬ | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| BD 250+ ZP | জিরো পার্জ | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| BD 300+ ZP | জিরো পার্জ | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
রেফারেন্স শর্ত BD + : ISO 7183:2007 অনুযায়ী পারফরম্যান্স ডেটা।
কম্প্রেসার এয়ার ইনলেট তাপমাত্রা: 35°C/100°F।
ইনলেট আপেক্ষিক আর্দ্রতা: 100%।
রেফারেন্স শর্ত BD + ZP (জিরো পার্জ):
ISO 7183:2007 অনুযায়ী পারফরম্যান্স ডেটা।
পরিবেষ্টিত বায়ু তাপমাত্রা: 25°C/77°F।
পরিবেষ্টিত বায়ু আপেক্ষিক আর্দ্রতা: 60%
| টাইপ |
